Całkowite rozwijanie kabla
Całkowite odwijanie kabli

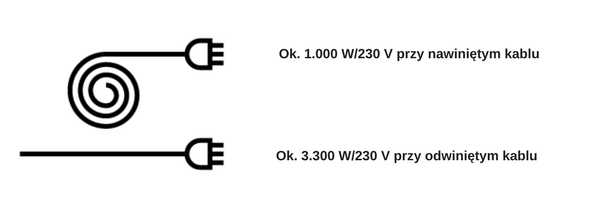

Z pewnością zauważyliście na etykiecie bębna kablowego lub skrzynki kablowej, że wymienione są np. następujące informacje:
Taka etykieta informuje, ile watów lub jaką maksymalną moc można podłączyć, gdy kabel jest zwinięty i rozwinięty. Łatwo można się dowiedzieć, ile faktycznie mocy ma podłączone, używane urządzenie, odczytując tę informację na tzw. tabliczce znamionowej. Różne urządzenia, czy w tym przypadku odbiorniki, powodują różny poziom obciążenia.
Dlaczego przy dużym obciążeniu należy całkowicie rozwinąć kabel?
Wszędzie tam, gdzie płynie prąd, powstaje również ciepło w wyniku używania urządzeń elektrycznych. Jeśli płynie więcej prądu ze względu na użycie kilku odbiorników, powstaje również więcej ciepła. Jeśli kable elektryczne, takie jak kabel bębna kablowego, są nawinięte, ciepło może być naturalnie trudne do rozproszenia. Aby uniknąć przegrzania kabla, powinien on być zawsze całkowicie odwijany z korpusu bębna.
Bębny kablowe z zabezpieczeniem przed przegrzaniem
Bębny kablowe, takie jak bębny kablowe lub skrzynki kablowe, stają się niezwykle gorące w rdzeniu zwijanego kabla. Dlatego obowiązkowe są wyłączniki temperaturowe, zwane również ochroną przed przegrzaniem. Bez tego mechanizmu i zabezpieczenia przed przegrzaniem, izolacja kabla może się stopić i doprowadzić do zniszczenia - lub w najgorszym przypadku - pożaru nawijarki.
Jaka jest nośność bębna kablowego po zwinięciu?
Całkowite rozwinięcie kabla - przykład dla zrozumienia
Na przykład nożyce do żywopłotu mają moc od 500 do 700 W. Oznacza to, że jeśli przycinamy żywopłot i podłączamy nożyce do bębna lub puszki kablowej, to nawet jeśli kabel nie jest całkowicie rozwinięty, nie ponosimy ryzyka, ponieważ nożyce do żywopłotu mają mniej niż 1000 W.
Natomiast kosiarka elektryczna może mieć już moc ponad 1.500 W i dlatego należy ją stosować tylko w połączeniu z całkowicie rozwiniętym kablem.
Kiedy uruchamiane jest zabezpieczenie przed przegrzaniem i jak ono działa?
Zabezpieczenie przed przegrzaniem wyzwala się, gdy temperatura w rdzeniu bębna jest zbyt wysoka. Przy temperaturze ok. 65°C następuje przerwanie prądu. Tak wysokie temperatury powstają, gdy przewód nie został dostatecznie rozwinięty i gdy ciepło jest generowane przez zbyt duży prąd płynący przez podłączone odbiorniki. Jest to również określane jako efekt cewki.
Należy jednak zauważyć, że przegrzanie może być również spowodowane przez inne źródła ciepła, takie jak promieniowanie słoneczne lub maszyny w zamkniętych pomieszczeniach. Ciepło powstające podczas użytkowania sumuje się więc z temperaturą otoczenia.
Co zrobić w przypadku zadziałania zabezpieczenia przed przegrzaniem?
Jeśli zasilanie zostało przerwane przez wyłącznik zabezpieczający przed przegrzaniem (bimetal), proszę odłączyć wtyczkę od sieci i odłączyć wszystkie odbiorniki. Proszę całkowicie rozwinąć kabel i pozwolić, aby urządzenie do rozwijania kabla ostygło. Po kilku minutach można na krótko wcisnąć przycisk na płytce gniazdka i ponownie podłączyć wtyczkę sieciową. Teraz przepływ prądu powinien zostać przywrócony.
Jeśli nie nastąpi to nawet po dłuższym czasie, być może wyłącznik został uszkodzony przez przeciążenie i wymaga wymiany. Łatwiej jest zawsze używać urządzenia całkowicie rozwiniętego, aby uniknąć uruchomienia zabezpieczenia przed przegrzaniem.
