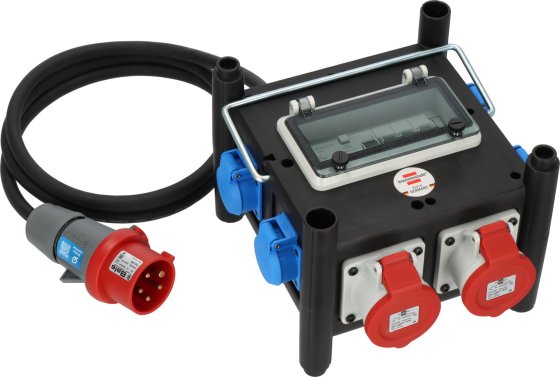

Kompakter Gummi-Baustromverteiler mit zertifiziertem Sicherungsautomaten und allstromsensitivem FI-Personenschutzschalter Typ B (2m RN-Kabel, Steckdosen: 2x CEE 400V/16A, 5x 230V/16A, entspricht DIN VDE 0100-704, Made in Germany)
Beschreibung

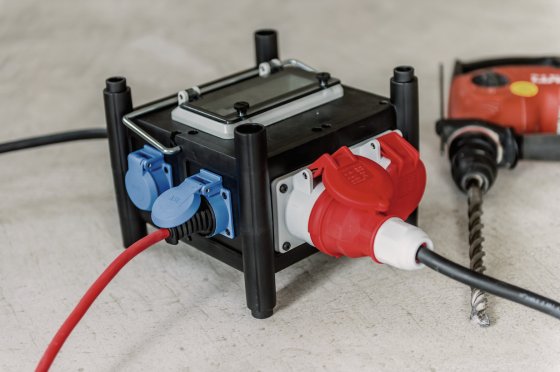

Der Stromverteiler mit einem stapelbaren, spritzwassergeschützten Gehäuse aus einer Spezial-Gummimischung für Dauerbelastung mit 2m ölbeständigem RN-Kabel (H07RN-F 5G2,5) besticht durch seine Qualität und Sicherheit in allen Bereichen. Der Baustromverteiler dient zur Steigerung der Sicherheit für Mensch und Umfeld auf Baustellen dank der Fehlerstromschutzeinrichtung vom Typ B. Dieser FI-Schutz basiert auf der Norm VDE 0100-704:2018-10 und sorgt künftig für noch mehr Sicherheit auf Baustellen. Die Fehlerstromschutzeinreichtung Typ B wird benötigt, da glatte oder annähernd glatte Gleichfehlerströme auftreten, die durch einen Fehlerstromschutzschalter vom Typ A nicht erkannt werden. Ein umfassender Personen- und Anlagenschutz ist also nur mit einer allstromsensitiven Fehlerstromeinrichtung Typ B gewährleistet. Der äußerst robuste, schlagfeste, alterungs- und witterungsbeständige Stromverteiler mit zertifiziertem Sicherungsautomaten für Ihre Sicherheit ist zudem beständig gegen diverse Öle, Fette, Benzin und Säuren, UV- und Ozonstrahlung und überzeugt außerdem durch folgende Eigenschaften:
- Temperaturbeständigkeit des Gehäuses -30 °C bis +80 °C
- Ölbeständiges Gummikabel für ständige Verwendung im Außenbereich
- Kabelbezeichnung: H07RN-F 5G2,5
- Kabellänge: 2m
- Schutzart: IP44
- Anzahl der Pole (FI): 4
- Mit FI (Typ B allstromsensitiv) - Personenschutz-Schalter 30 mA für mehr Sicherheit

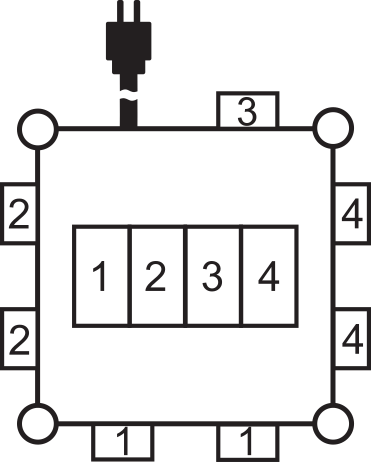

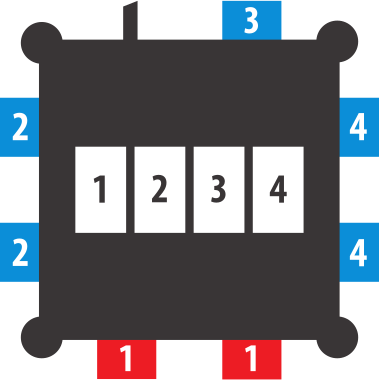

- Anzahl Leitungsschutzschalter: 3x LS 230V/16A 1-polig
- Stecksystem Stecker: CEE 16A 3P+N+PE (5p) 400V
- CEE-Steckdose - 16 A: CEE 2x 16A 3P+N+PE (5p) 400V
- Schutzkontakt-Steckdosen: 5
Schutz gegen Berührung mit Werkzeug, Drähten o.ä. mit ? >1,0mm, Schutz gegen Fremdkörper mit ? > 1,0mm. Sowie Schutz gegen Spritzwassser aus allen Richtungen
Gemäß der Norm VDE 0100-704:2018-10 ist für Drehstrom-Steckdosen bis 63A ein FI-Schutzschalter vom Typ B vorgeschrieben, da er – im Gegensatz zum Typ A – auch glatte bzw. annähernd glatte Gleichfehlerströme zuverlässig erkennt. Dies bietet einen entscheidenden Sicherheitsvorteil beim Betrieb von Maschinen mit Frequenzumrichtern, die solche Gleichstromanteile erzeugen.
Ein FI-Schalter (Fehlerstrom-Schutzschalter) ist eine elektrische Schutzeinrichtung, die vor allem zum Schutz vor elektrischen Schlägen eingesetzt wird. Der FI-Schalter erkennt den Unterschied zwischen dem einfließenden und dem ausfließenden Strom in einem Stromkreis und schaltet bei einem Fehlerstrom automatisch den Stromkreis ab. Beim Einsatz als Personenschutz muss eine Fehlerstrom-Schutzeinrichtung hierbei spätestens bei einem Fehlerstrom von 30mA auslösen und den Stromkreis unterbrechen.
Technische Daten
- Produktbreite (ohne Verpackung): 32 cm
- Produktgewicht (ohne Verpackung): 3,73 kg
- Produkthöhe (ohne Verpackung): 23 cm
- Produktlänge (ohne Verpackung): 26,50 cm
- Max. elektr. Belastbarkeit: 11000 W
- Nenneingangsspannung: 400 V
- Mit Tragegriff: Ja
- Werkstoff Gehäuse: Kunststoff/ Gummi
- Anzahl der CEE-Steckdosen gesamt: 2
- Anzahl der Steckdosen gesamt: 7
- Schutzart (IP): IP44
- Geeignet für Außenbereich: Ja
- Kabelbezeichnung: H07RN-F 5G2,5
- Kabellänge: 2 m
- Kabelqualität: Gummi-Neopren
- FI-Schalter: FI mit IFN 0,03 A (Standard)
- Anzahl der Schutzkontakt-Steckdosen: 5
Downloads
Technische Änderungen und Farbänderungen vorbehalten
