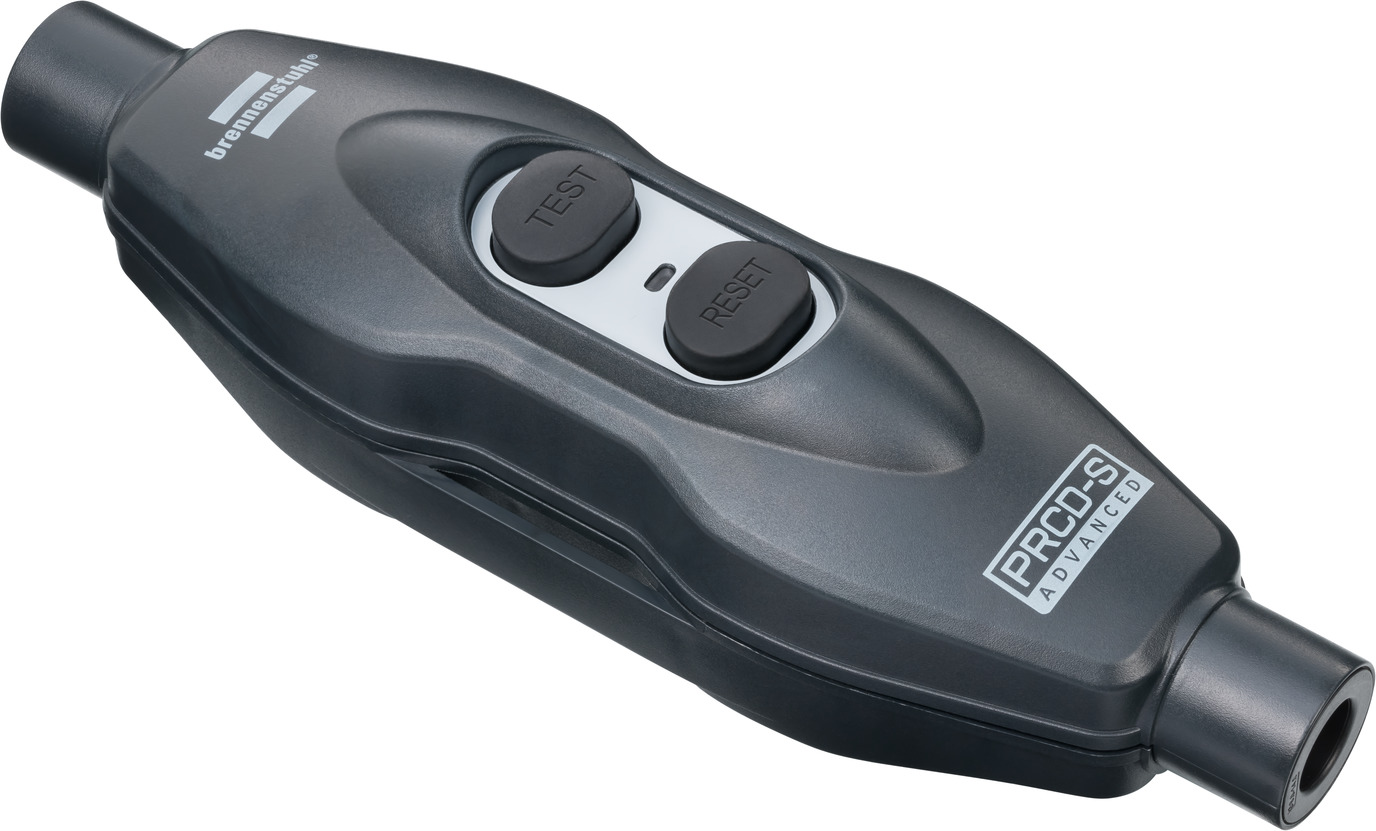

Professional PRCD-S ADVANCED mobiler Personenschutz-Zwischenschalter zur Kabelmontage (für den Baustelleneinsatz und ständigen Einsatz im Freien IP55, allpolig schaltend, DGUV 203-006 konform)

Beschreibung

Für den Baustelleneinsatz nach DGUV 203-006 (ehem. BGI 608) und den ständigen Einsatz im Freien bietet der Professional PRCD-S ADVANCED mobiler Personenschutz-Zwischenschalter eine zuverlässige und robuste Lösung zum Schutz des Anwenders bei der Nutzung von Elektrogeräten an Steckdosen, deren einwandfreie Funktion er nicht kennt. Kabel mit einem Anschlussquerschnitt von 1,5mm² oder 2,5mm² und einem Kabeldurchmesser von 8-14mm können angeschlossen werden. Dank verbesserter Prüfung auf Schutzleiterunterbrechung ab bereits ca. 1kΩ, Handschuherkennung (Gerät lässt sich im Fehlerfall auch mit isolierendem Handschuh nicht einschalten) und dem umfassenden Funktionstest durch Überprüfung der gesamten Signalkette von der Schutzleiterüberwachung bis hin zur FI-Schaltfunktion wird die Sicherheit zusätzlich erhöht. Zudem überzeugt der mobile Personenschutz durch folgende Eigenschaften:

• Schutzart: IP55
• Anschlussquerschnitt: 1,5-2,5mm²
• Kabeldurchmesser: Ø 8-14mm
• Bemessungsspannung: 230V
• Bemessungsstrom: 16A
• Bemessungsleistung: 3680W
• Bemessungsfehlerstrom: IΔn = 30mA
• Allpolig (L/N/PE) schaltender Fehlerstromschutzschalter Typ A
• Unterspannungsauslösung
• Kein selbständiges Wiedereinschalten nach Spannungswiederkehr
• Kein Einschalten, wenn der Schutzleiter unterbrochen ist oder unter Spannung steht
• Sobald während des Betriebes Spannung auf dem Schutzleiter auftritt oder der Schutzleiter unterbrochen wird, schaltet die Schutzeinrichtung ab
• Beim Auftreten von Fremdspannung auf dem Schutzleiter, z.B. durch Anbohren einer Leitung eines anderen Stromkreises, schaltet die Schutzeinrichtung den Schutzleiter nicht ab
• Dringend empfohlen auf Bau- und Montagestellen und gefördert durch die BG Bau
• PRCD nach VDE 0661
• Betriebsmittel der Kategorie 2 (K2 DGUV 203-005): Einsatz für den rauen Betrieb mit hohen mechanischen, physikalischen und chemischen Einwirkungen

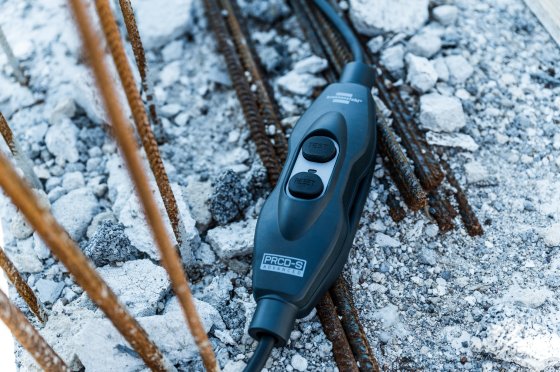

Für den Baustelleneinsatz

• Für den Baustelleneinsatz nach DGUV 203-006 (ehem. BGI 608) und den ständigen Einsatz im Freien.
• Betriebsmittel der Kategorie 2 (K2 DGUV 203-005): Einsatz für den rauen Betrieb mit hohen mechanischen, physikalischen und chemischen Einwirkungen.

FI-Personenschutz-Schalter

Ein FI-Schalter (Fehlerstrom-Schutzschalter) ist eine elektrische Schutzeinrichtung, die vor allem zum Schutz vor elektrischen Schlägen eingesetzt wird. Der FI-Schalter erkennt den Unterschied zwischen dem einfließenden und dem ausfließenden Strom in einem Stromkreis und schaltet bei einem Fehlerstrom automatisch den Stromkreis ab. Beim Einsatz als Personenschutz muss eine Fehlerstrom-Schutzeinrichtung hierbei spätestens bei einem Fehlerstrom von 30mA auslösen und den Stromkreis unterbrechen.

Einschaltfehlererkennung (Handschuherkennung)

Beim Einschalten mit starker Isolation, z.B. durch das Tragen eines Handschuhs, lässt sich der brennenstuhl® PRCD-S Advanced nicht einschalten.

Niederohmige Schutzleiterüberwachung

Nur Verbindungen unter ca. 1 kO werden akzeptiert - zuverlässiger Schutz vor hochohmigen, unsicheren Kontakten.

Erweiterte Testfunktionen

Zusätzlich zur vorgeschriebenen Fehlerstromprüfung wird die Schutzleiterüberwachung auf Unterbrechung und Spannungserkennung getestet

Betriebsbereitschaft

Nach erfolgreichem Einschalten leuchtet die Schaltzustandsanzeige rot und signalisiert damit Spannung am Ausgang des PRCD-S Advanced

Staub- und strahlwassergeschützt

Schutz gegen Berührung, Schutz gegen Staubablagerung im Inneren. Außerdem Schutz gegen Wasserstrahl (Düse) aus beliebigem Winkel

Besonderheiten des PRCD-S ADVANCED von brennenstuhl®

• Erweiterte Testabdeckung (inklusive Schutzleitererkennung und -überwachung):

Zusätzlich zur vorgeschriebenen Fehlerstromprüfung wird die Schutzleiterüberwachung auf Unterbrechung und Spannungserkennung getestet.

• Förderung durch die BG Bau:

Nach erfolgreichem Einschalten leuchtet die Schaltzustandsanzeige rot und signalisiert damit Spannung am Ausgang des PRCD-S Advanced.

• Erweiterte Testfunktionen:

Zusätzlich zur vorgeschriebenen Fehlerstromprüfung wird die Schutzleiterüberwachung auf Unterbrechung und Spannungserkennung getestet.

Durch erweiterte Sicherheitsfunktionen bietet der PRCD-S mehr Schutz vor:
Unterbrechung N- oder L-Leiter
Unterspannung
Unterbrechung PE-Leiter
Verdrahtungsfehler
Spannung auf PE-Leiter beim Einschalten
Fremdspannung auf PE-Leiter im Betrieb
Fehlerstrom >30 mA
